双腔颚式破碎机摇杆及偏心轴轴承座上的载荷计算

在颚式破碎机的工作过程中，摇杆相当于一个二力杆，且摆动幅度很小。摇杆的作用方向影响着动鄂的受力状态。因此在进行各轴承座上的载荷计算之前，首先确定摇杆的作用方向。

首先作出机构运动简图，作出双腔颚式破碎机四杆机构的极位图。由图分析可知，当偏心轴的转角在70-170度时，左破碎腔的有效破碎空间系数等于

1，即左腔完全破碎物料，左腔里的 碎力也在此范围内出现，摇杆来回摆动两次。为了使下文的载荷计算计算更具计算性，可假设当左腔内的 碎力出现时，摇杆正位于其摆动范围的中间位置，即与X轴负方向的夹角为25.5度。由于摇杆摆动幅度很小，因此此假设对计算结果影响不大。

对动鄂及偏心轴进行受力分析时，通过对偏心轴的受力分析可知，偏心轴主要承受来自动鄂和两端轴承的作用力。由双腔颚式破碎机的结构知，动鄂时通过摇杆、摇杆轴及偏心轴与机架发生联系的，因此破碎力通过这些联接部件传递作用到机架上。

破碎力通过摇杆、摇杆轴和轴承作用到摇杆轴承座上。由偏心轴的受力分析可知，偏心轴轴承对偏心轴的作用力为fx和fy，那么偏心轴对轴承的作用力合理与fx、fy和合力f是作用力与反作用力，再根据轴承的受力平衡可得轴承对轴承座的作用力合力与f大小相同，方向相反，方向向右偏下12度。将该几种转化为沿轴承孔的径向余弦分布载荷，基本量的方向为右偏下12度。

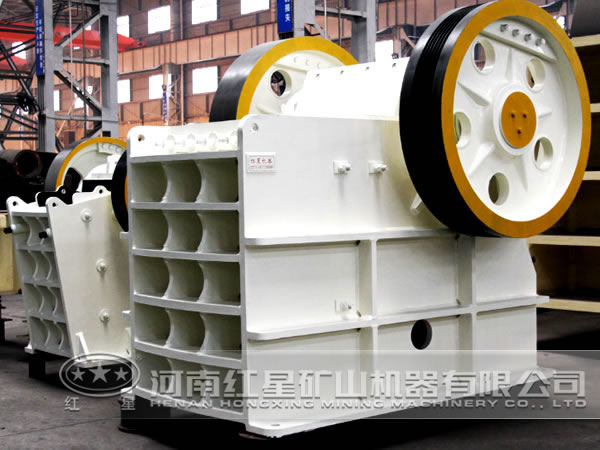

红星机器是一家专业的独立性大型厂家，生产有各种类型的颚式破碎机，比如移动颚式破碎机，移动碎煤机，品质好、性能优异，一般具有高能率、高质量、低故障、更环保、污染不多等特点，欢迎大家咨询选购！选购电话：0371-67772626。
