强力分级破碎机是一种新型节能的破碎设备，其采用新型的传动结构、齿辊结构和新型材料，大大提高了破碎机的处理能力、自动化水平和可靠性。该种破碎机在矿山、冶金、化工、煤矿等行业中对脆性块状物料的粗、中碎作业中应用非常广泛。本文将以FP5216B强力分级破碎机为例，详细介绍这类破碎机的结构。

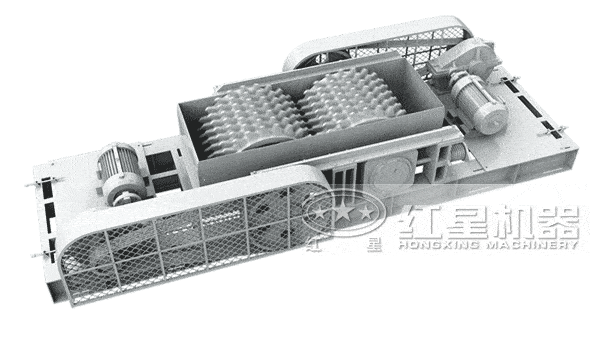

强力分级破碎机
FP5216B强力分级破碎机采用单电动机拖动，二级弧齿锥齿轮，斜齿圆柱齿轮减速器减速，两齿辊轴用斜齿圆柱齿轮传动，噪声小，抗磨损能力强。强力分级破碎机由以下几部分组成：原动机、传动机构、减速装置、主机、破碎机构等。
1）原动机
原动机采用电动机拖动，增加了破碎机的使用范围。对远离供电线路或经常更换工作场地的用户来说，这种原动机极其方便。
电动机
2）传动机构
采用YOX液力联轴器传动，可以使原动机的工作更加平稳且具有过载保护作用。

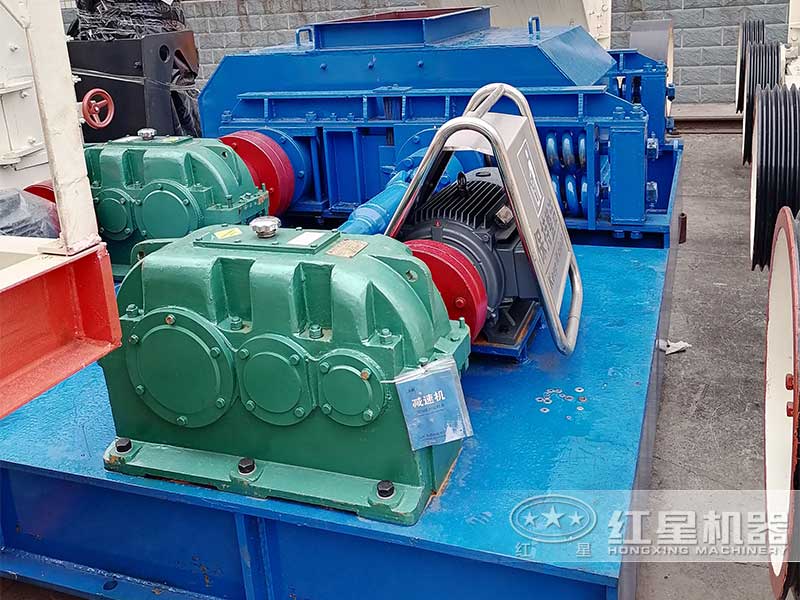

3）减速装置
强力分级破碎机配有专用的减速器，能够传送强大的动力，同时又有足够长的寿命。该减速器结构紧凑、安装方便，直接用螺栓固定在底座上。电动机和减速器通过罩在液力联轴器外面的金属壳联接，形成了一个有机的整体。
4）主机
强力分级破碎机的主机设计成熟、工艺性好、互换性强。

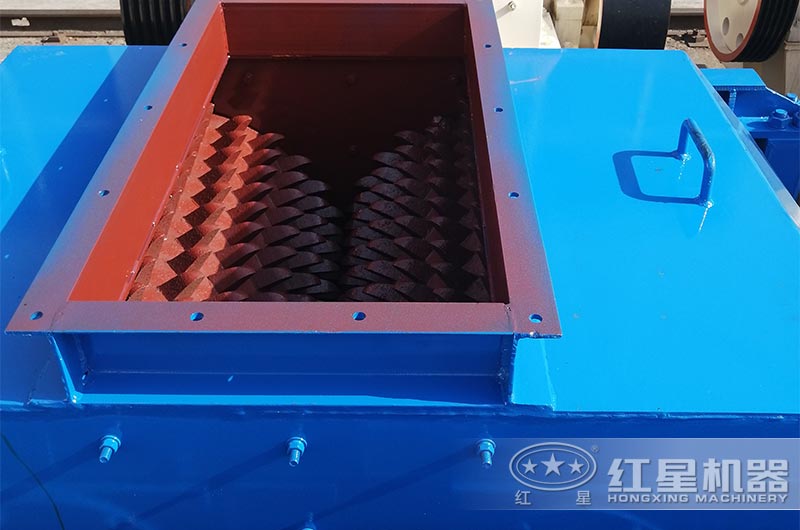

破碎构件
5）破碎机构
破碎机的核心部分是粗破碎辊和 破碎辊。粗破碎辊粗由轴、齿环、齿套和键组成。轴按照同系列较大传递功率确定直径，齿环数由生产能力和箱体布置面积确定，齿环上的齿套做成嵌套式。齿套又分为标准型和重型两种，适用于不同物料。辊齿磨损后可用耐磨焊条补焊或更换齿套修复。

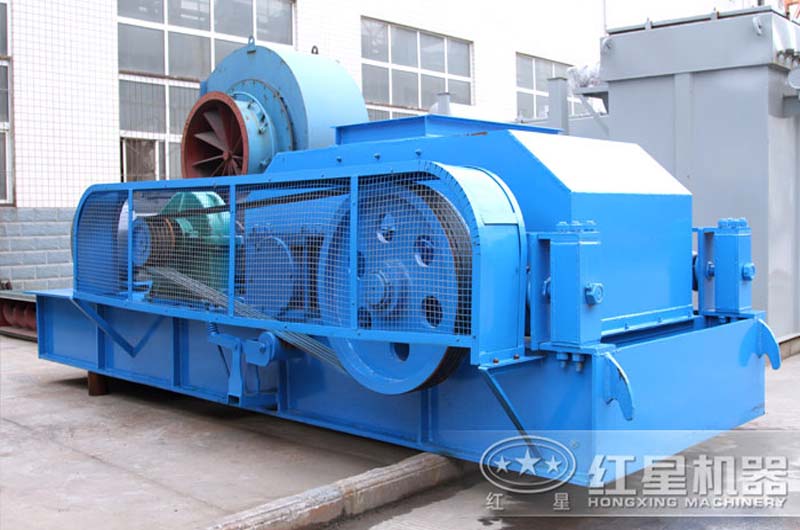

FP5216B强力分级破碎机
破碎辊由齿板、齿板架、砧板、弓形板和调整螺栓组成。齿板架和齿板采用全新的结构形式，克服了老式破碎机的缺点，在强度和稳定性上大大加强。其弓形齿板上有一半圆弧与齿板架配合，由其来承担上作压力。这种结构稳定牢固强度高，能承受强大的工作力，所以破碎机能够破碎坚硬的岩矿物料。
破碎辊轮
