随着国内建筑业的飞速发展，城市及农村建设有了较大的进步，但同时也带来了大量的建筑垃圾污染，建筑垃圾中废弃混凝土占据大部分。因此，本文就废弃混凝土再生利用问题进行研究。
红星移动破碎站破碎混凝土砖头等建筑垃圾废料现场
点击咨询设备价格
废弃混凝土再生骨料基本特性
废弃混凝土再生骨料对再生混凝土的性能有很大影响，废弃混凝土再生粗骨料与天然粗骨料相比，表观密度、堆积密度都小于天然骨料。大量研究表明，表观密度、堆积密度、坚固性等性能废弃混凝土再生骨料均低于天然骨料，吸水率、针片状颗粒含量、压碎指标则高于天然骨料，但仍基本满足《混凝土用再生粗骨料》中对粗骨料的要求，可以用于配制再生混凝土。再生骨料的基本工程性能在废弃混凝土破碎加工时会受到一定程度的影响，应选用合理的破碎加工工艺。
我们为北京客户配备的废弃混凝土破碎现场
废弃混凝土破碎后的成品骨料
废弃混凝土破碎工艺
废弃混凝土的生产与加工的建筑垃圾破碎机可以完成，即将不同的切割破碎设备、传送机械、筛分设备和清除杂质的设备有机地组合在一起，共同完成破碎、筛分和除去杂质等工序，然后得到符合质量要求的再生细骨料和再生粗骨料。不同的设计者和生产厂家在生产工艺及细节上均有不同。下面介绍几种常见的废弃混凝土破碎工艺。
红星混凝土破碎现场
1、德国
目前德国废弃混凝土的处理技术分为干处理和湿处理技术。干处理技术又分为两个阶段：①预处理阶段：原材料过筛后先使用挑选设备去除废料中的杂质，然后送人冲积破碎机将尺寸不超过1mx0．6m的材料破碎成较小颗粒；在经过磁眭分离机除去铁质。②粒组分化阶段：首成熟行二次筛分，在经过空气分离机将各粒组的细小杂质分离。湿处理技术原理是脉冲水流冲过材料混合物，利用材料密度不同去除杂质。

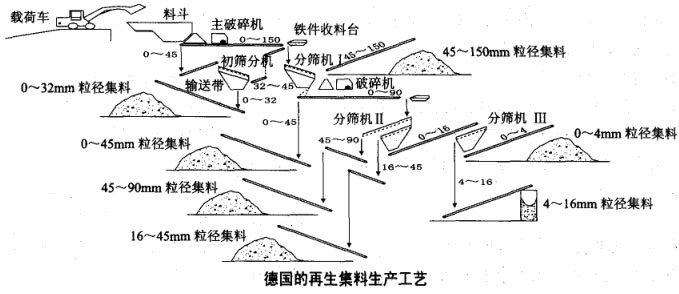

德国的再生集料处理工艺流程中破碎机分两个等级，分别为前破碎机和后破碎机，同时必须配置2台颚式破碎机，见下图：
2、俄罗斯

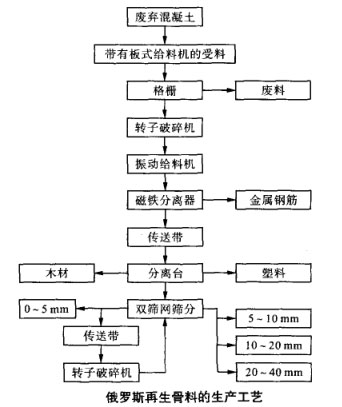

俄罗斯的主要经验是在建筑企业建立专门的破碎混凝土块体工艺线，其具有代表性的破碎废弃混凝土块体及筛分工艺如图所示。
3、日本

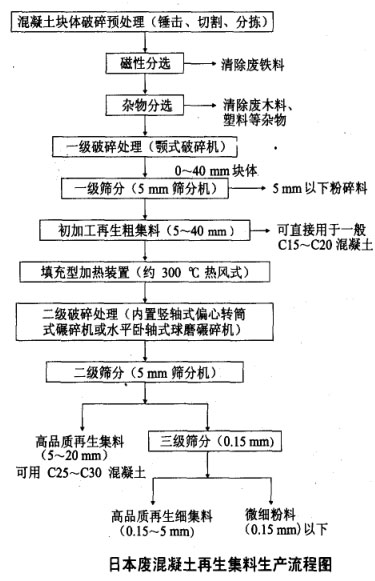

日本的再生集料处理工艺流程见图2。在这一工艺流程中，块体破碎、集料筛分均是碎石集料生产的成熟工艺，因此在生产中关键是要控制好分选、洁净、冲洗等环节的工艺技术和质量。该工艺的突出特点是有一填充型加热装置，经加温、二级破碎、二级筛分后可获得高品质再生集料。
4、中国
结合国内当前建筑业的实际情况，可采用下图所示的生产流程建立一条实用的连续生产线，生产不同材质、不同粒径、洁净的再生集料。在这一生产流程中，块体破碎和集料筛分均是碎石集料生产的成熟工艺，因此在生产中关键是要控制好分选、洁净、冲洗等环节的工艺技术和质量控制方法。

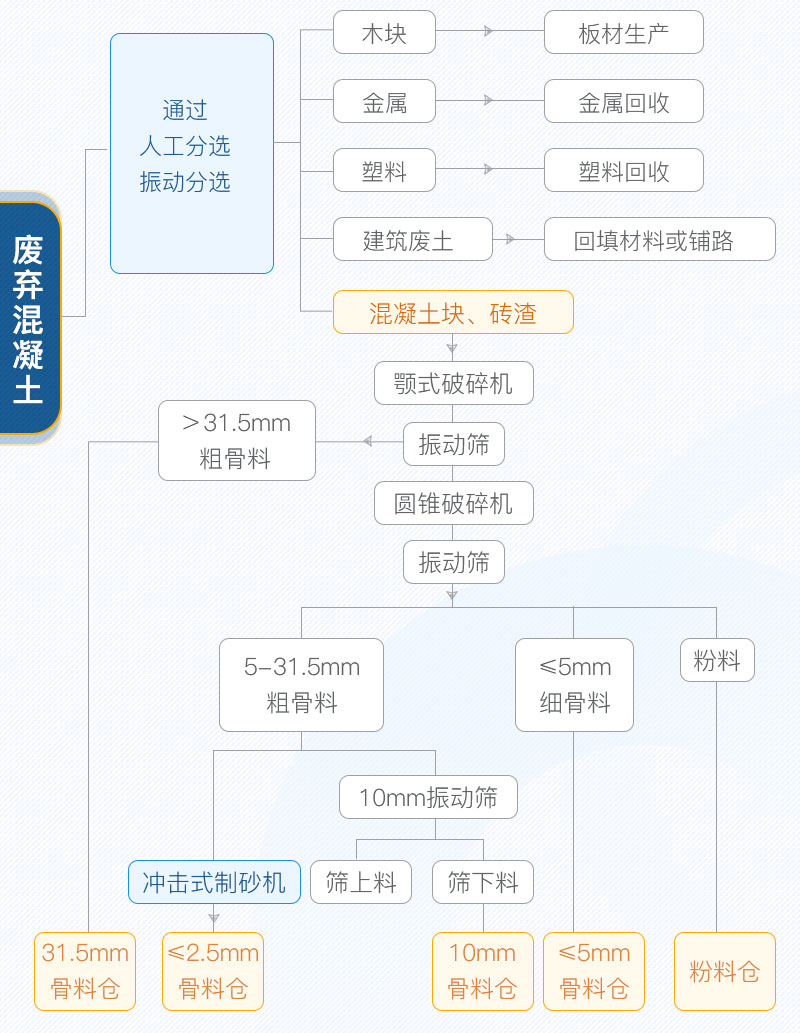

中国废弃混凝土再生加工工艺流程图
我国废弃混凝土再生加工中存在问题及建议
目前，对再生混凝土的应用研究多偏重于再生混凝土基本性能的研究，而对不同来源、不同成分的废弃混凝土、破碎加工工艺、界面处理等对再生集料性能有何种影响缺乏系统研究，对再生集料的技术性能、标准及分级也较零散。为此，今后的研究可从以下4个方面进行：
1、在废弃混凝土生产加工中，废弃混凝土杂物筛选、破碎设备选择、粉磨时间、加热处理及加热的温度和时间、筛分工艺及机械的选择等对再生骨料性能均有一定的影响。为此，应结合实际，制定适合我国国情的再生混凝土分选、破碎与筛分工艺。
2、再生混凝土的性能与再生集料的性能密切相关。为指导再生集料在混凝土结构中的应用，需制定切实可行的技术标准对再生集料进行分级，给出不同等级再生集料推荐应用范围。
3、为提高再生混凝土的物理力学性能，对再生集料表面进行改性或改善再生集料与水泥石之间的界面特性十分必要，为此可采用物理、化学或掺加矿物掺合料的方法进行处理。
4、强化处理后再生骨料的性能有很大改善，工程性能与天然骨料接近。国外强化方法工艺复杂，设备庞大，耗资过多，不利于在我国推广，对再生骨料的强化加工工艺还需进行系统的研究，在此基础上制定相关标准。
红星移动破碎混凝土设备抵达客户现场
红星机器专注矿山设备加工30余年，技术成熟、经验丰富，保证每台设备的品质更杰出、质量更可靠、性能更良好，运行稳定，节能环保，售后完善，得到用户的高度信赖和认可，欢迎感兴趣朋友随时致电咨询，电话：0371-67772626。
买废弃混凝土再生设备，就选红星机器
