红星烘干机简介

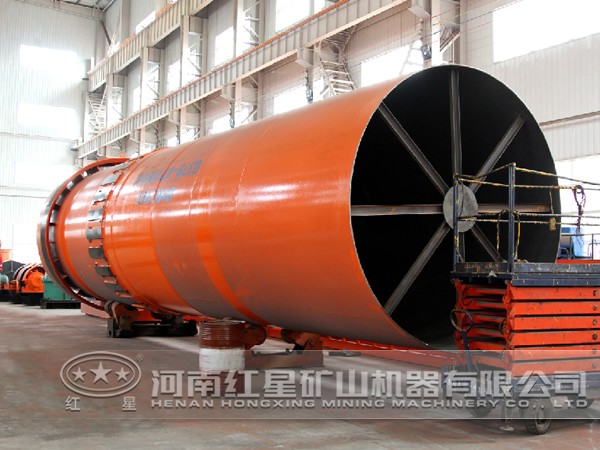

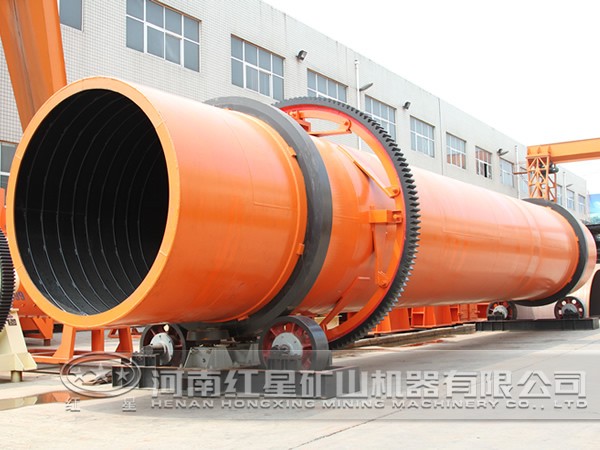

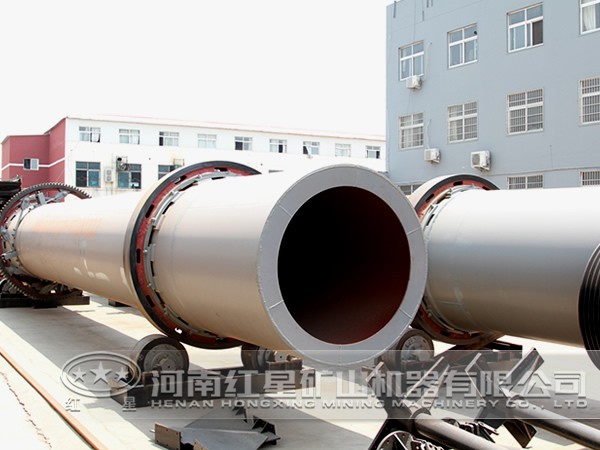

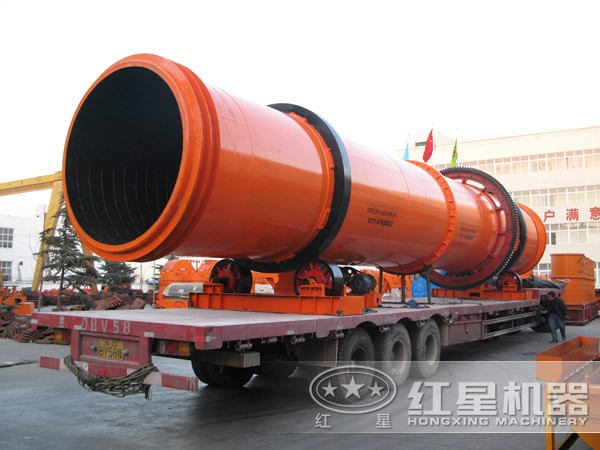

转筒烘干机也被称为滚筒干燥设备或套筒烘干机，是矿山设备中应用最普通且广泛的一种干燥设备。生产率高，操作方便，适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。

点击咨询价格

节能套筒烘干机结构及工作原理

节能套筒烘干机简称套筒烘干机，物料由供料装置进入回转滚筒的内层，实现顺流烘干，物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到上佳干燥状态。

物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。

转鼓烘干机的主要特点

1、转鼓烘干机采用热风机直接加热，一段烘干满足成品水分要求。

2、转鼓烘干机增设二次造粒区域，提供造粒效果，增加颗粒强度和圆整度。

3、优化设计的抄板结构使传热、传质过程进行得较充分，提高蒸发强度和生产率，生产各种品种肥料水份均达标。

4、优化设计干燥机 ，合理配置干燥窑转速和干燥停留时间。

回转烘干机的安装与调试

1、回转烘干机的安装应严格按上装配图和基础图的要求规范施工，回转烘干机安装前，应对其零部件及其辅佐件一律清查，清擦，清理干净完备齐全。

2、由于回转烘干机是长体大型设备，因此安装时应按此顺序和方法进行：

（1）划基础线，在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑机座安装后不被遮盖。

（2）安装底座与拖轮铲平垫铁位置，划出底座，拖轮的 ，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。

（3）安装筒体及滚圈先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。

3、上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安装复查，调试工作同步进行，以确保烘干机的安装质量。

如何选购转筒烘干机

直接传热转筒烘干机的干燥介质通常为烟道气。顺流式直接传热转筒干燥机，它的燃烧室与湿物料进料在同一端，热气流与物料的运动方向是一致的，湿物料从进料端向排料端移动，热空气亦从进料端在鼓风机与引风机的作用下经排料端而流出，湿物料在此流动过程中受热空气加热而干燥。逆流式直接传热转筒烘干机，它是湿物料从进料端给入烘干机，燃烧室设在排料端，物料与干燥介质（热空气）作反方向运动，物料在此过程中受热而干燥。

顺流式干燥由于给入的湿物料进入干燥机就与温度较高的干燥介质接触，初期干燥推动力较大，以后随物料温度的升高，干燥介质的温度降低，故适宜对最终含水量（即干燥程度）要求不高的物料。排出的干物料温度较低，便于运输。

但从产生粉尘来看，细物料易被气流带走，粉尘量较大。逆流式干燥在干燥过程中，干燥推动力均匀，适宜于被干燥物料要求较严的干燥。干燥介质所带粉尘经湿料区而被滤清，气流中含尘量较少。具体选用何种方式的干燥视被干燥物料的最终要求而定。
